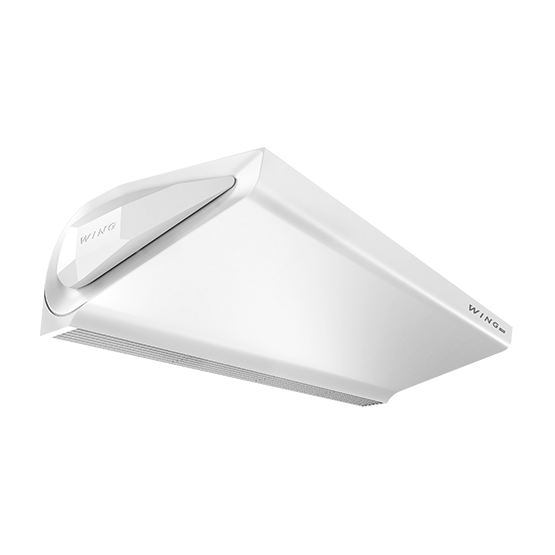

Повітряна завіса WING — це пристрій, завданням якого є створення невидимого повітряного бар'єру, що відокремлює повітря всередині приміщення від зовнішнього повітря.
Мінімалістична форма корпусу повітряної завіси WING, натхненна формою крила планера, та елементи корпусу у формі граней діаманта надають завісі неповторну гармонію та елегантність. Енергоефективний двигун, продуктивний вентилятор та дворядний нагрівач забезпечують низький рівень шуму і максимальну ефективність пристрою.
Характеристики повiтряної завіси WING:
- мінімалістична форма корпусу;
- енергоефективний двигун;
- безшумна робота;
- довжина повітряного потоку до 4 м.
Повітряно-теплова завіса з електричним нагрівачем Wing E100, E150, E200 працює за наступним принципом. Трубчасті електронагрівачі (ТЕНи) нагріваються в результаті протікання через них електричного струму. Вентилятор всмоктує повітря з приміщення і, пропускаючи його через ТЕНи, викидає нагріте повітря з великою швидкістю назад в приміщення, створюючи повітряний бар'єр.
Кожна електрична завіса Wing складається з 6 електричних нагрівачів від 670 Вт до 2950 Вт, в залежності від розміру завіси. Нагрівачі з'єднуються в дві секції 1 і 4 кВт для 1 м завіси E100, 4 і 8 кВт для 1,5 м завіси E150, і 6 і 9 кВт для 2 м завіси E200. Секції нагріву пов'язані із зіркою джерела живлення 3x400V. Існує можливість подачі живлення для 1 м завіси E100 напругою 1x230В для електронагрівача потужністю 2 кВт.
Завдяки таким технічним рішенням і застосуванню настінного контролера, нагрівач кожної завіси може працювати в двох режимах опалення, наприклад, для завіси WING Е100 - варіант 1): Режим нагріву 1-2 кВт, режим опалення 2-4 кВт, варіант 2): режим 1-4 кВт, режим 2-6 кВт, і аналогічно для інших розмірів завіс. Зміна опцій заключається в перемиканні кабелів у блоці управління. Програма опалення не залежить від налаштування швидкості обертів вентилятора.
Технічний опис
|
Параметри |
Wing E100 |
Wing E150 |
Wing E200 |
|---|---|---|---|
|
Максимальна ширина дверей для однієї завіси [м] |
1 |
1,5 |
2 |
|
Максимальна висота дверей [м] |
3,7 |
||
|
Теплова потужність [кВт] |
2/6 або 4/6 |
4/12 або 8/12 |
6/15 або 9/15 |
|
Максимальна витрата повітря [м³/год] |
1850 |
3150 |
4450 |
|
Максимальна температура теплоносія [°C] |
- |
||
|
Максимальний робочий тиск [MПa] |
- |
||
|
Об'єм води [дм³] |
- |
||
|
Діаметр сполучних патрубків ["] |
- |
||
|
Електричне живлення [В/Гц] |
1 ~ 230/50 - 2 кВт |
3 ~ 400/50 |
|
|
Живлення електричного нагрівача [кВт] |
2/4 |
4/8 |
6/9 |
|
Номінальний струм електричного нагрівача [A] |
3/6/max.9 |
6/11,3/max.17,3 |
8,5/12,9/max.21,4 |
|
Потужність електродвигуна AC [кВт] |
0,18 |
0,22 |
0,32 |
|
Номінальний струм двигуна AC [A] |
1,3 |
1,8 |
2,4 |
|
Потужність електродвигуна EC [кВт] |
0,15 |
0,18 |
0,26 |
|
Номінальний струм двигуна EC [A] |
1,1 |
1,3 |
1,9 |
|
Маса без води з двигуном AC [кг] |
23,5 |
32,5 |
41,5 |
|
Маса без води з двигуном EC [кг] |
22 |
30,5 |
39 |
|
Клас захисту [IP] |
20 |
||
Робочі характеристики
Tp1 - температура повітря на вході в обладнання
Tp2 - температура повітря на виході з обладнання
Qp - витрата повітря
Pg - теплова потужність обладнання
| Параметри | WING E100 | WING E150 | WING E200 | |||||||||
| Tp1 [°C] | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp[м³/год]/швидкість вентилятора | 1850/III | 3150/ III | 4500/III | |||||||||
| Pg [кВт]* | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C] | 8/11/15 | 13/16/20 | 18/21/25 | 23/26/30 | 9/12/15 | 14/17/20 | 19/22/25 | 24/27/30 | 9/10/14 | 14/15/19 | 19/20/24 | 24/25/29 |
| Qp[м³/год]/швидкість вентилятора | 1400/II | 2050/ II | 3200/II | |||||||||
| Pg [кВт]* | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C] | 9/12/16 | 14/17/21 | 19/22/26 | 24/27/31 | 10/14/19 | 15/19/24 | 20/24/29 | 25/29/34 | 10/12/16 | 15/17/21 | 20/22/26 | 25/27/31 |
| Qp[м³/год]/швидкість вентилятора | 920/I | 1450/ I | 2150/I | |||||||||
| Pg [кВт]* | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
| Tp2 [°C] | 11/16/21 | 16/21/26 | 21/26/31 | 26/31/36 | 13/19/26 | 18/24/31 | 23/29/36 | 28/34/41 | 12/15/21 | 17/20/26 | 22/25/31 | 27/30/36 |
* доступні конфігурації з можливістю управління потужністю нагрівача:
для Wing E100 - 2/6 кВт або 4/6 кВт;
для Wing E150 - 4/12 кВт або 8/12 кВт;
для Wing E200 - 6/15 кВт або 9/15 кВт.
Шумові характеристики
| Рівень шуму | III швидкість [dB(A)]* |
II швидкість [dB(A)]* |
I швидкість [dB(A)]* |
| WING E100 | 63 | 55 | 46 |
| WING E150 | 67 | 56 | 45 |
| WING E200 | 66 | 57 | 46 |
* Рівень шуму вимірювався на відстані 3 м від обладнання, умови для вимірювання шуму: напіввідкритий простір, монтаж на стіні.
Ефективна довжина струменя Wing E100, E150, E200
Ефективна довжина струменя повітря в залежності від обраної швидкості обертання вентилятора:
| швидкість обертання вентилятора | |||
| III | II | I | |
| довжина струменя [м] | 3.7 | 2.9 | 2.3 |
